特种全加固摄像球

产品概述

ABQ6250特种半自动摄像球是一款全加固特种机车球形摄像仪，该设备采用铝合金精雕去重加工成型，整机自重＜2.5kg。装有四组高性能缓冲减震器，具有一定的耐冲击、防抖动特性。设备可解锁扳动一定的角度以实现不同方位的图像采集，具有自适应机械位置锁定性能。传动采用滚动轴承与摩擦片同轴安装的结构，运行平稳、捎带阻力，锁定间隙＜0.1°。

设备双层加固对摄像机核心的保护，同时双层内表面均附着5-10μm防电磁干扰屏蔽涂料，视窗玻璃采用高分子银膜导电处理，具有极强的防电磁干扰及兼容特点。外表面经阳极氧化，经200°高温烘烤50~200μm氟碳烤漆，化学性能稳定，耐腐蚀能力强，不宜风化、脱落。

图像采集采用索尼FCB工业高性能1/4CCD摄像机，具有1-10X数码变焦，12倍数字放大功能。内部信号传输采用75-7-R屏蔽线缆，通信、供电均采用航空级快速接插口设计。

适用环境

特种全加固军用摄像仪适用于机车环境。符合电磁兼容、振动、抗干扰、吹砂、霉菌等军标要求。外观精美、性能优。可用于现场视频采集、视频会议等的图像采集。

设计特点

• 符合可靠性、维修性、电磁兼容、环境温度、湿度、存贮、湿热、振动、冲击、盐雾、淋雨、霉菌、砂尘、吹砂等规范


• 精雕板块设计，结构性能稳定，抗震、耐冲击


• 表面氟碳烤漆处理，化学性能稳定，耐腐蚀能力强

• 微晶体钢化视窗，透光度好、不宜自爆、具有自清洁特性

• 内表面附着双层电磁屏蔽材料，兼容能力强

性能参数

相对湿度：≤99%（25℃）

适用温度：–45℃～+70℃

耐腐蚀度：＜0.001-0.005/年

防护等级：IP68

重   量：2.49Kg

安装方式：专用托架

水平方位：-90°～+90°

俯仰方位：-80°～+10°

大 视 场：≥44°×33°

小 视 场：  ≤4.8°×3.6°

工作电压：DC12V（±3V）

工作电流：≤5000mA

外壳绝缘：≥50MΩ

耐压等级：1.5KV/1min

低照度：1.0Lx

清 晰 度：530TVL

日夜彩黑：自动

镜   头：F1.8~F2.9，f=4.2~42.0mm

光学变焦：10倍

数字放大：12倍

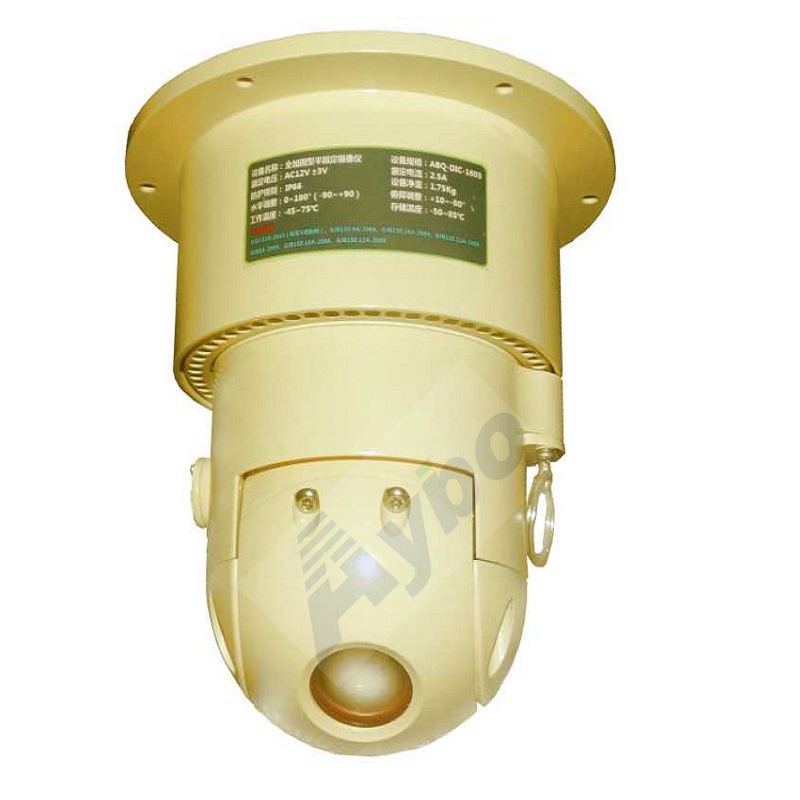

产品图片

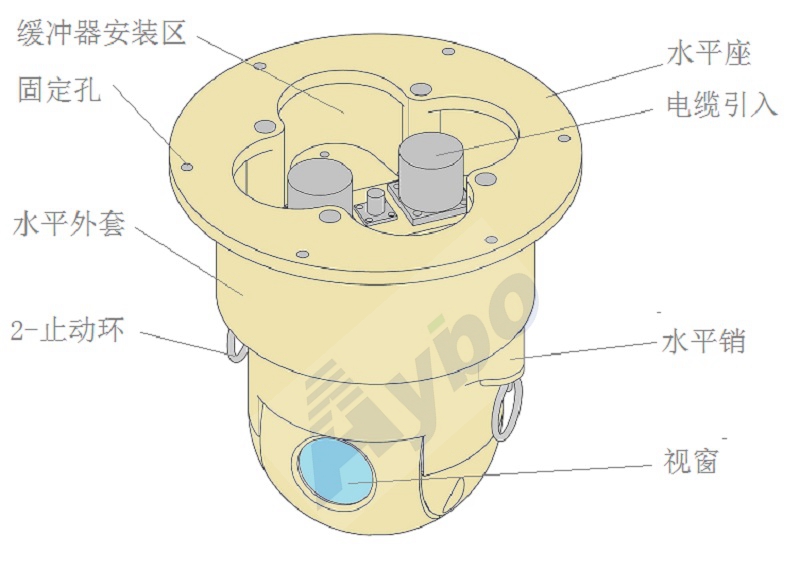

构造图

检验报告

（咨询客服提供）
