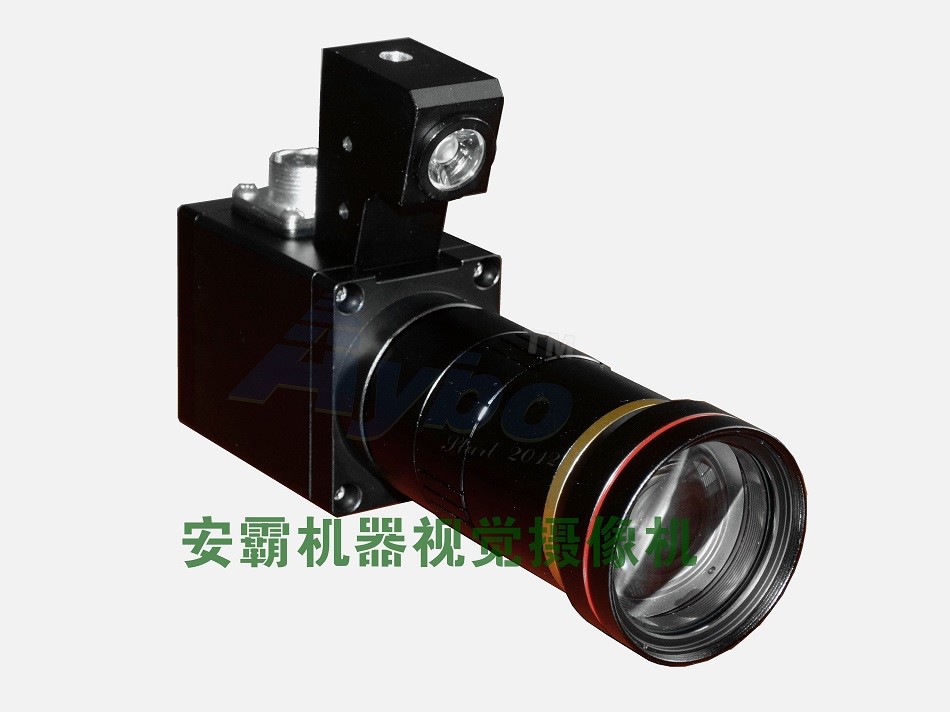

二代产品外观

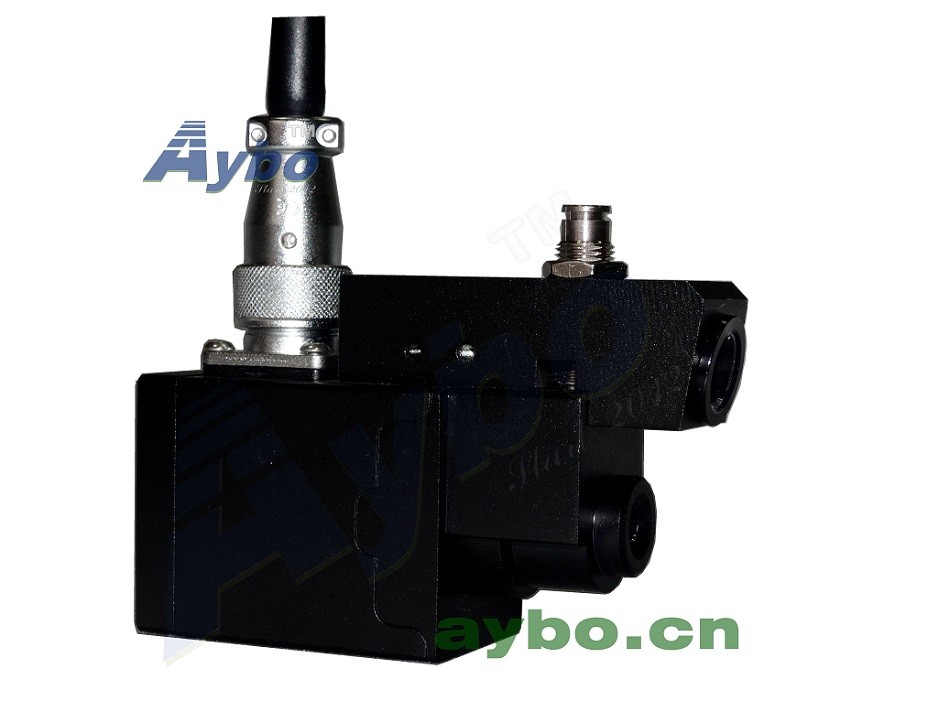

三代产品外观

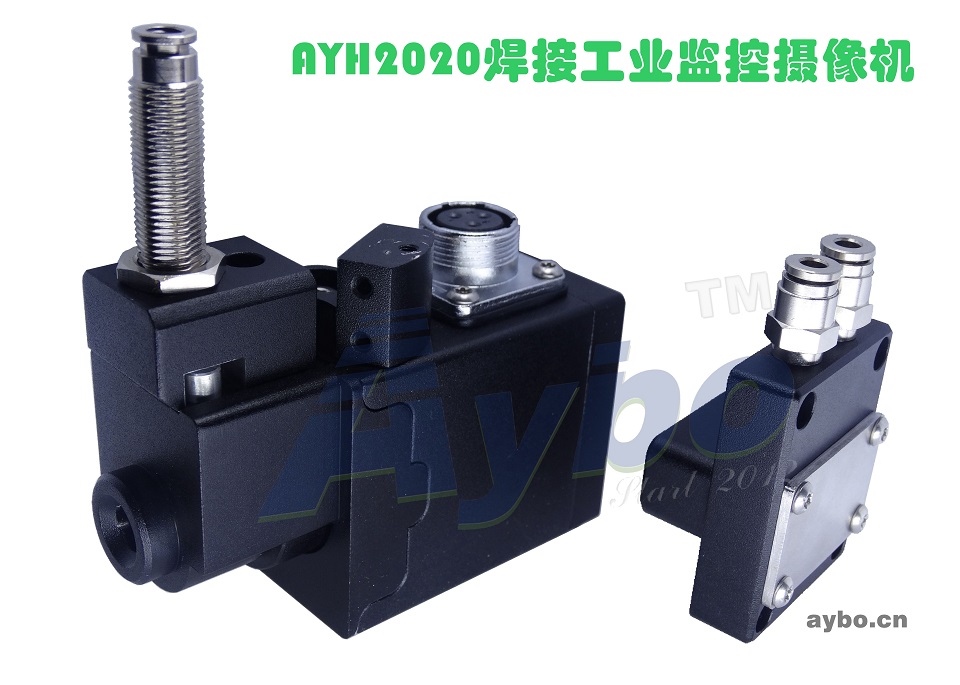

AYH2020焊接工业监控系统，是一款工业焊接用监控系统。其采用模拟高清成像的“安霸方案”，具有灵敏度高、自适应性强、色彩逼真、工业性能稳定的特点。装置信号通过软件、硬件处理和一系列屏蔽保护后输送至工业显示器，达到人眼可识别、判断焊接质量的效果，以便调整工艺、提高生产质量和效率。

系统可接入1路或2路摄像头，可供焊机前后观察焊缝成型情况。标准配置15米专用屏蔽线缆带接插件，可实时录像至主机SD卡，可查看录像，可调整摄像机进光量，成像对比度、白平衡、红平衡等菜单。

本装置适用于氩弧焊监控、气保焊监控、等离子焊割监控、电焊监控，可适应TIG监控、MIG监控、MAG监控、激光监控、复合电弧的抑制，协助操作者看清：熔池、焊材、母材及焊缝的形成过程，防跑偏、规避探伤。辅助调节参数以控制焊接质量。

一、    产品特点及优势

Ø              全智能自动调光，设备自动识别目标亮度，调整为平衡图像输出。

Ø              外部手轮调光、调焦，可对自动识别进行校正。

Ø              90°反光镜头外装配件，可改变采集视角，摄像安装更灵活。

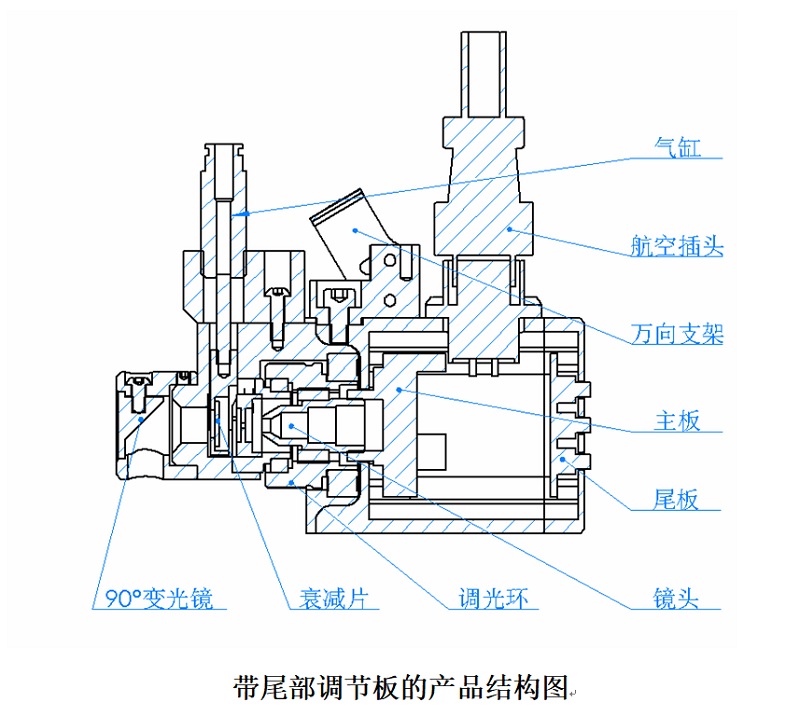

Ø              可调菜单尾板，可对摄像机进行进光量设定、背景色设定、色彩平衡设定。

Ø              航空屏蔽快速插头，安装调试简洁规整。

Ø              10.3英寸主屏幕，带录像、录音，可同时接入2个摄像头。

四、 设备参数

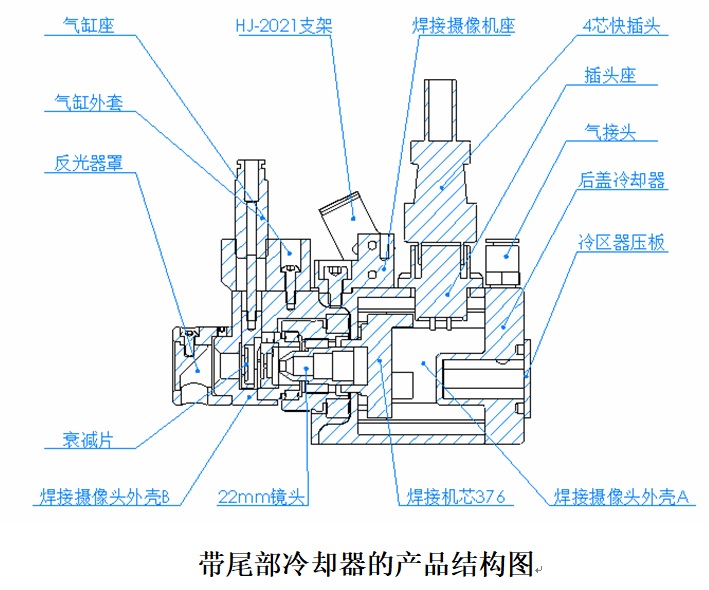

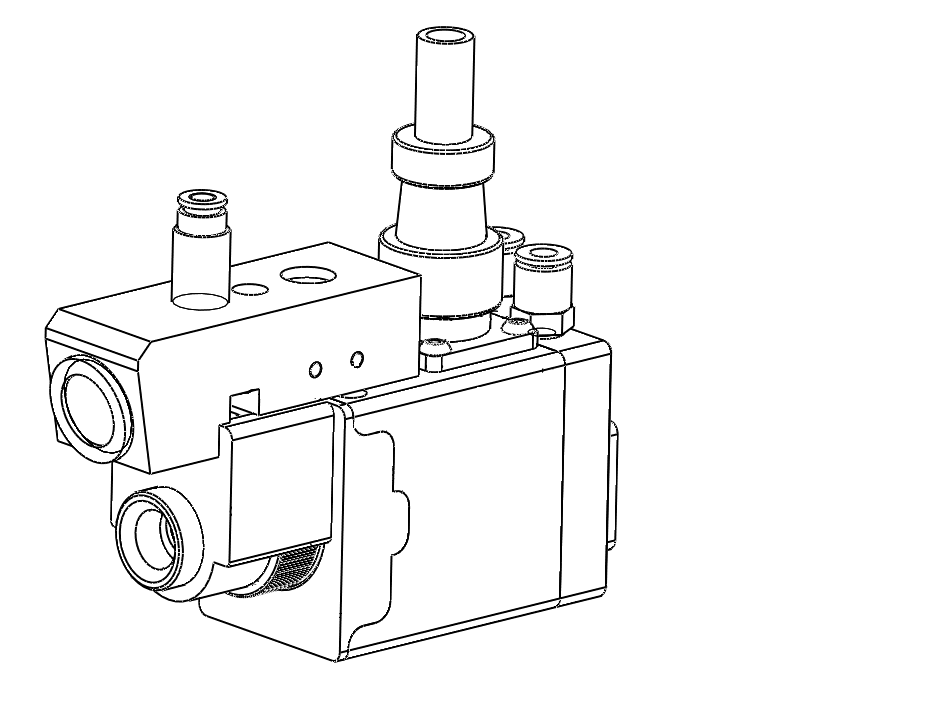

A. 前端摄像仪装置

环境气压：80KPa～110KPa

相对湿度：≤95%（25℃）

适用温度：–10℃～+85℃

耐腐蚀度：＜0.01-0.1/年

防护等级：IP54（顶部防水）

重    量：0.52Kg

外壳材质：合金铝阳极氧化

外形尺寸：L122mm（不含插头）×W38mm×H72mm（不含托架）

安装方式：万向架吊装

工作电压：DC12±3 V（1A）

有效像素：1080P（1080×960）

图像模式：真彩/艳彩/黑白/灰度/防红外/防蓝光

图像平衡：白平衡/蓝平衡/红平衡

其他功能：参考光尺/亮点修复/强光抑制/宽动态

光学变倍：5-20倍，以30～50mm安装记可满足3～15mm焊缝检测

低 照 度：0.00lux成像

灰度等级：7级

输入气压：0.7～0.9Mpa

输入气温：0～55℃

外壳绝缘：≥50MΩ

输出接口：标准5针航空插头

其他功能：音频同步、90%屏蔽、自动色彩平衡、手动平衡

B. 专用复合线缆

导体材质：＞95%多芯裸铜丝

导体结构：国标

导体兼容：胶合

屏蔽结构：＞90%密度双层编制屏蔽

弯曲半径：:6～15*D

工作温度：-30～85℃

摄像机端接插件：标准3针公头

显示器端：标准3针航空插头

电源端：标准5mm母头

C. 工业显示器

屏幕尺寸：10.3寸非触摸

显示比例：16:9

接口类型：HDMI

垂直可视角度：170°

水平可视角度：178°

面板类型：TFT

平均亮度：350cd/m²

分辨率：1080×720

能效等级：1级，无信号3秒睡眠，接入信号苏醒

音频：有

录像：有

录音：同步

接入数量：2路

画面分割：单画面/2画面

安装方式：平台摆放/机柜嵌入

8寸/10寸工业主机图（用于500万像素显示）

D. 主机系统标识

五、 成套出货清单

序号 货物名称 规格 单位 数量

1 焊接工业摄像仪 ACH2021 台 1

2 专用复合线缆 15米 根 1

3 工业焊接主机 2TB硬盘，Liux系统，可局部放大 台 1

4 工业电源适配器 AC220V-DC12V-3A 个 1

5 存贮卡 32G 张 1

6 系统说明书 V1.0-2018版 本 1

7 出厂合格证 V1.0-2018版 张 1

8 屏蔽插头 备用 套 1

9 工具-螺丝刀 梅花带柱 个 1

10 工业液晶屏 32寸-4K 台 自备

六、 联系我们

常州安霸自动化设备有限公司

安霸智造研究生工作站

地址：江苏•常州天宁区郑陆镇丰北街109号

电话：0519-88882012

手机：18951221518冯经理（微信同步）
