JC-HJ2018焊接工业监控系统，是江苏聚创自动化科技有限公司委托安霸智造开发的一款工业特种监控装置。其采用HD-SDI模拟高清成像的“安霸方案”，具有灵敏度高、自适应性强、色彩逼真、工业性能稳定的特点。装置信号通过软件、硬件处理和一系列屏蔽保护后输送至工业显示器，达到人眼可识别、判断焊接质量的效果，以便调整工艺、提高生产质量和效率。

本装置适用于氩弧焊、气保焊、等离子焊割、电焊等，可适应TIG、MIG、MAG、激光、复合电弧的抑制，协助操作者看清：熔池、焊材、母材及焊缝的形成过程，以便调节参数以控制焊接质量。

预告：二代产品我们将植入“图像分析”功能和“控制介入”装置，敬请期待！

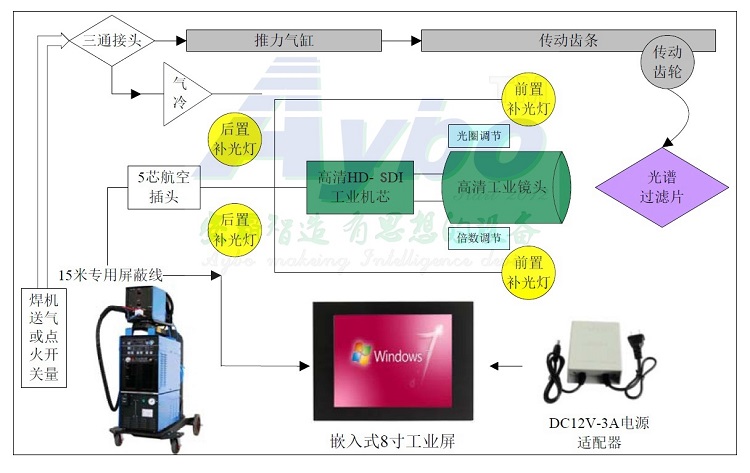

一、    工作原理

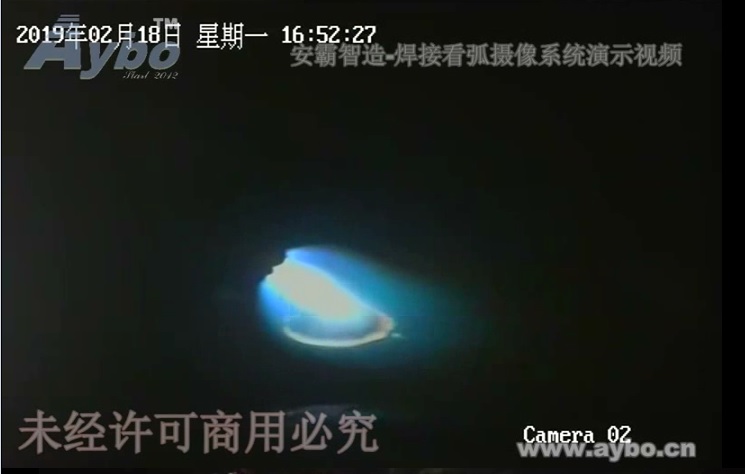

二、    效果演示

三、   设备安装

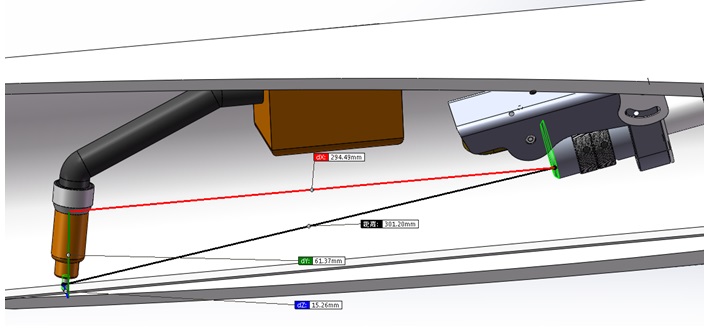

l        安装：将摄像仪安装在距离熔池30-40cm位置为宜如图所示。视线不可遮挡，挡光机构不可障碍，托架稳定不可松动，接入“动力气源”和“冷却气源”紧固。

l        气源接入：a焊机点弧供气接口接入；b焊机点弧开关连接电磁阀控制；

此图以直径160mm管道焊为例

a:启动：接通电源——）屏幕点亮

       摄像仪启动/补光灯开启

b:角度调整：通过屏幕观测，将准熔池对准在屏幕中间偏下的位置为宜。

c:镜头调节：本设备可对被测物光学放大5-20倍，当您完成上述调整后，可通过镜头上的两个调节圈来调整被测物大小和焦点以获取理想拍摄效果。

d:点弧试机：当您完成以上调整后，即可点弧试焊，查看挡光片是否灵活受控，点弧后挡光片弹下，灭弧后挡光片弹回。冷气是否供入机体内部，如摄像仪尾部1mm小孔有气排出说明冷气正常！

警告：以下设定非技术人员不可操作！

e: 图像调整：以上调节完成，即可连续试机，调整图像输出了。按下显示器端连接在符合线缆上的控制按钮，调出控制菜单，设定光标尺、图像平衡、工作模式、制式、软修复等功能。

三、    设备参数

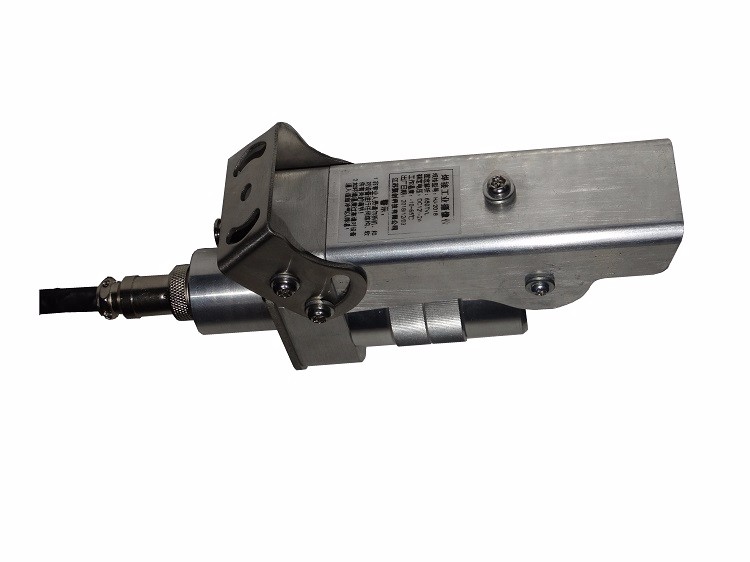

A.     前段摄像仪装置

环境气压：80KPa～110KPa

相对湿度：≤95%（25℃）

适用温度：–10℃～+85℃

耐腐蚀度：＜0.01-0.1/年

防护等级：IP54（顶部防水）

重    量：0.52Kg

外壳材质：合金铝阳极氧化

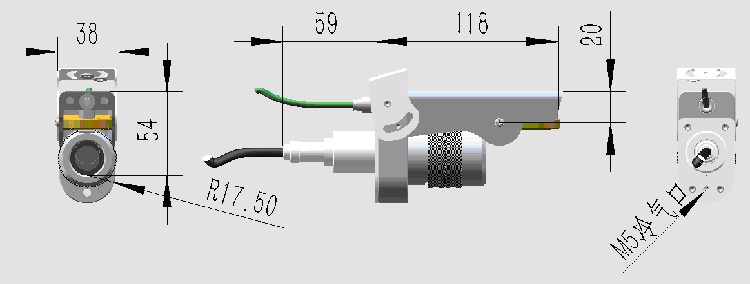

外形尺寸：L122mm（不含插头）×W38mm×H72mm（不含托架）

安装方式：万向架吊装

工作电压：DC12±3 V（500mA）

有效像素：720P（720*540）/650TVL

图像模式：真彩/艳彩/黑白/灰度/防红外/防蓝光

图像平衡：白平衡/蓝平衡/红平衡

其他功能：参考光尺/亮点修复/强光抑制/宽动态

光学变倍：5-20倍，以30～50mm安装记可满足3～15mm焊缝检测

低 照 度：0.01lux成像

灰度等级：7级

输入气压：0.7～0.9Mpa

输入气温：0～55℃

外壳绝缘：≥50MΩ

输出接口：标准5针航空插头

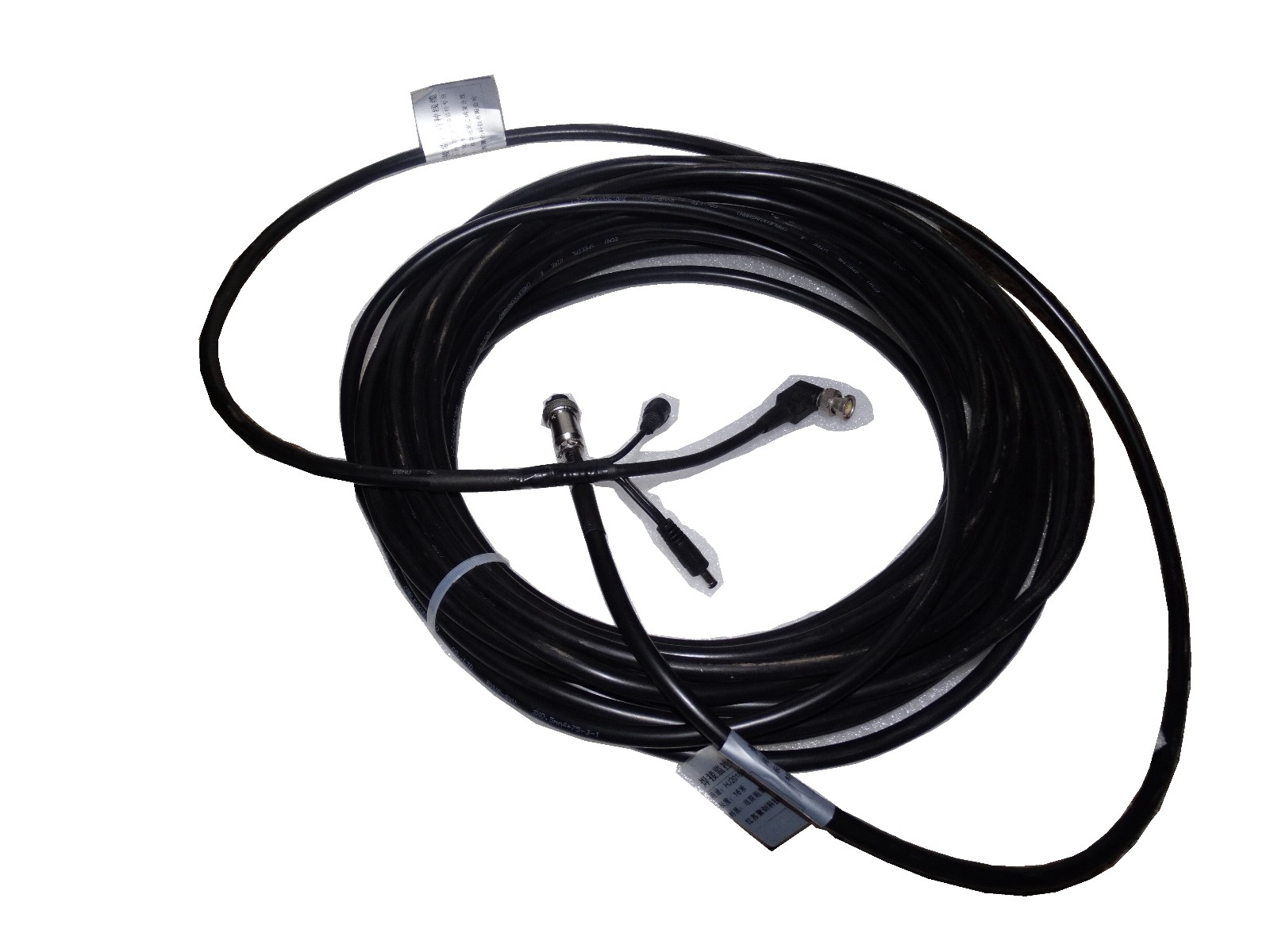

A.     专用复合线缆

导体材质：＞95%多芯裸铜丝

导体结构：国标

导体兼容：胶合

屏蔽结构：＞90%密度双层编制屏蔽

弯曲半径：:6～15*D

工作温度：-30～85℃

摄像机端接插件：标准5针公头

显示器端：标准Q9-BNC母头

电源端：标准5mm母头

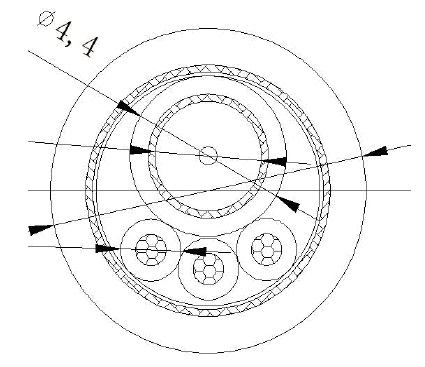

专用线缆截面图

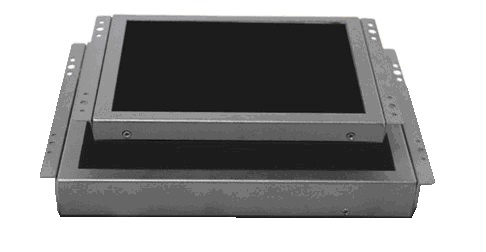

A.     工业显示器

屏幕尺寸：8寸/10寸非触摸

显示比例：4:3

接口类型：HDMI/VGA/CVBS/AV/BNC

垂直可视角度：170°

水平可视角度：178°

面板类型：TFT

平均亮度：350cd/m²

分辨率：1024×768

能效等级：1级，无信号3秒睡眠，接入信号苏醒

音频：无

安装方式：平台摆放/机柜嵌入

一、    成套出货清单

气保焊案例视频，由于是手机对着录得，请无视反光
