防爆电器产品标志等级及应用区域的划分

浏览次数:5038604/19/2018

近期发现,很多客户对防爆产品的等级有很多不清楚,甚至误解,今天安霸工业监控的技术人员专门为大家整理了这篇文字,以便更好的理解和引导产品选型。

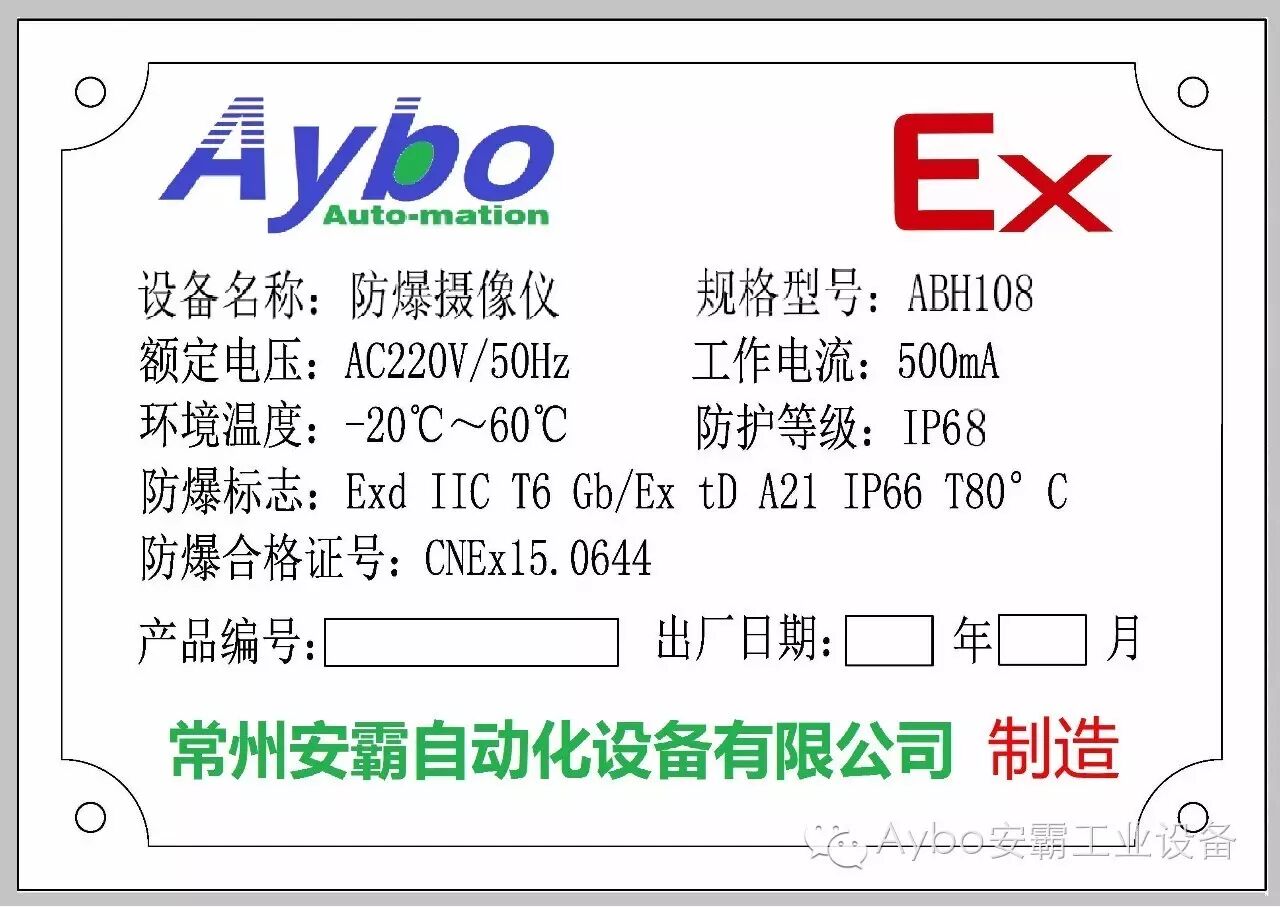

一般在可燃性气体、粉尘或者混合物环境中,使用电气产品时必须使用防爆型产品。防爆型产品的外壳上一般有以下标志,具体含义如下:

Ex d  C T6

①②③④


一、防爆等级含义


①、中国及国际电工委员会防爆标志

②、隔爆型

③、除煤矿、井下用之外的电气设备

④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级

⑤、按设备最高表面温度分为T1T6六个组

在这里提心读着朋友,本文所讲的是化工(厂用)防爆产品的标示,矿用防爆标志为:Exd I 矿用产品不分等级,采用否决制,也没有等级区域之分。另外化工产品切不可用于煤矿井下环境。监督管理的机构也是不一样的,一定要知道哦。

二、防爆标示类别


第①位编码:

Ex——中国及国际电工委员会防爆标志;

EEx——表示欧共体;

AD——意大利;

MSAE——法国;

FLP——英国;

ULFM——美国;

E——德国\IEC


三、防爆型式类别


第②位编码

代号 防爆型式国家标准 防爆措施 适用区域

隔爆型 GB3836.2 隔离存在的点火源 Zone1,Zone2

增安型 GB3836.3 设法防止产生点火源 Zone1,Zone2

ia 本安型 GB3836.4 限制点火源的能量 Zone0-2

ib 本安型 GB3836.4 限制点火源的能量 Zone1,Zone2

正压型 GB3836.5 危险物质与点火源隔开 Zone1,Zone2

充油型 GB3836.6 危险物质与点火源隔开 Zone1,Zone2

充砂型 GB3836.7 危险物质与点火源隔开 Zone1,Zone2

无火花型 GB3836.8 设法防止产生点火源 Zone2

浇封型 GB3836.9 设法防止产生点火源 Zone1,Zone2

气密型 GB3836.10 设法防止产生点火源 Zone1,Zone2

特殊型

DIP 粉尘防爆型用于爆炸性粉尘环境,其前面无需加EXEEX等标志

防爆形式的代码,化工与煤矿产品基本是一致的,但是煤矿防爆产品截止目前也市面上也只有隔爆型、本安型、隔爆兼本安型、这三种类型的产品。矿用隔爆兼本安型的防爆标识为:Exdib I

四、防爆产品类别


 第③位编码

Ⅰ——煤矿、井下用电气设备

Ⅱ——工厂用电气设备

1.        第④位编码

Ⅱ类爆炸性气体环境的分级

工况

类别

级别

代表性

气体

最小引爆火花能量

最大实验安全间隙MESG(mm)

最小点燃电流比MICR

煤矿

井下

甲烷

0.280mJ



矿井外的工厂

A

丙烷

0.180mJ

MESG0.9

MICR0.8

B

乙烯

0.060mJ

0.9MESG0.5

0.8MICR0.45

C

氢气

0.019mJ

0.5MESG

0.45MICR

五、温度组别


第⑤位编码

Ⅱ类爆炸性气体环境中电气设备温度组别

温度

组别

自然温度

T(℃)

常见爆炸性气体

设备允许表面

温度(℃)

T1

T450

氢气、丙烯腈46

450

T2

450T300

乙炔、乙烯等47

300

T3

300T200

汽油、丁烯醛等36

200

T4

200T135

乙醛、四氟乙烯等6

135

T5

135T100

二硫化碳

100

T6

100T85

硝酸乙酯和亚硝酸乙酯

85

矿用产品没有温度组别,这一点笔者到现在也没有搞清楚是什么原因,可能也就是矿用产品要求更为严格一些,不允许设备表面工作温度过高的产品下井吧。
